Un manómetro sirve para medir la presión. No obstante, es una herramienta muy útil para muchísimos campos, desde la industria, hasta el hogar. Por eso, os vamos a contar todo lo que necesitáis saber sobre qué es un manómetro, para qué sirve, y mucho más. Si estás interesado, ¡Sigue leyendo!
Un manómetro es un indicador que sirve para medir la presión de un gas o un líquido en un sistema cerrado, como por ejemplo, agua o aire. Lo utilizan bastante en sistemas de agua, aire comprimido, y cualquier otro entorno donde se necesita un control preciso de la presión.
Es un dispositivo analógico con un dial circular y un puntero accionado. No obstante, cada vez más se sustituye por manómetros digitales, ya que son mucho más fáciles de leer e incorporan alguna funcionalidad extra, como alarmas.
El funcionamiento de un manómetro se basa en la deformación que genera la presión aplicada en un fluido. Según el tipo de manómetro, esta presión se traduce en un movimiento mecánico, un cambio en la altura de un líquido o una señal digital. Por verlo ejemplificado:
Un manómetro mide principalmente la presión absoluta, manométrica o diferencial, así que depende de en qué nos fijemos, se utilizará una unidad u otra.
Por ejemplo, para la presión manométrica, es el Pascal (Unidad estándar del Sistema Internacional), siendo los milímetros de mercurio el símbolo químico que más se usa. Si se usa para medir la presión o aire dentro de los neumáticos, la unidad de medida será el Bar (Común en aplicaciones industriales y domésticas). Por último, también se puede usar el Psi (libras por pulgada cuadrada), aunque este último es mucho más popular en sistemas estadounidenses.
Podemos clasificar a los manómetros de muchas formas: según su diseño, su tecnología, aplicaciones… Cada uno está más optimizado para una función específica, desde el control de la presión en un sistema industrial complejo, hasta para controlar una piscina.
Los manómetros analógicos son los más tradicionales y populares debido a su simplicidad y robustez. Funcionan mediante mecanismos mecánicos, como el tubo Bourdon, que traduce la presión en un movimiento que se refleja en una aguja sobre un dial. Es muy económica y, aunque carece de una precisión extrema es suficiente para gran parte de las aplicaciones.
Sus usos más comunes son:
Los manómetros digitales son indicadores más modernos que convierten la presión en una señal electrónica, viendo el resultado en la pantalla digital. Pueden medir con mayor exactitud que los analógicos, así que es obligatorio para procesos más críticos. Muchos modelos también vienen con características adicionales, como almacenamiento de datos, alarmas programables, conectividad con otros dispositivos, y más. Sus usos más comunes son:
Manómetro de tubo Bourdon
Uno de los diseños más comunes pero confiables. Funciona con un tubo elástico curvado que se deforma al aplicar presión. Este movimiento acciona una aguja que indica la presión en una escala. Resiste muy bien las presiones extremas, tiene un amplio rango de medición, y puede medir todo tipo de líquidos y gases, perfecto para cualquier entorno industrial. Sus principales aplicaciones son:
Manómetro de dos ramas abiertas (o vidrio en U)
Este manómetro en U es muy sencillo, y utiliza un líquido, que por lo general es agua o mercurio, en un tubo en forma de “U”. La diferencia en la altura del líquido entre las dos ramas indica la presión aplicada.
Es muy fácil de entender y operar, no cuesta mucho, y es de lo mejor para mediciones de baja presión. Por otro lado, no funciona muy bien con las altas presiones y se ve afectado por la gravedad y temperatura ambiente. Aplicaciones:
Manómetro metálico o aneroide
Este dispositivo utiliza un diafragma o cápsula metálica que se deforma con la presión. Es de lo mejor si no quieres trabajar con líquidos en el indicador y demás.
Tiene un diseño compacto, no puedes tener fugas de líquidos, y aguanta muy bien las vibraciones o movimientos constantes. Las aplicaciones donde más destaca son:
Otros tipos de manómetros
Ya hemos comentado lo más importantes, pero también hay otros que se usan bastante en otras áreas:
Ahora que ya sabemos la teoría, toca saber cómo usar un manómetro, así que aquí os dejamos unos consejos prácticos.
No tienes más que seguir tres pasos para poder utilizar el manómetro para medir la presión. Primero, tienes que asegurarte de que el manómetro esté bien calibrado, y que sea compatible con el sistema que vayas a medir.
Luego, instala el manómetro en el punto de medición. Esto puede ser una válvula o una entrada diseñada específicamente. Así, podrás observar el valor mostrado en pantalla si es digital, o en la escala analógica.
Para medir la presión del gas, sólo tienes que introducirlo en un extremo del tubo, dejando el otro expuesto a la presión atmosférica. Al desplazarse el líquido dentro del tubo de U, indicará la presión del gas.
Para saber cómo leer el manómetro, debes saber que la presión normal debe estar entre el 25% y el 75% de la escala total, y la presión máxima, no puede ser mayor al 75% del rango.
El «bar» es una unidad de presión que equivale a 100,000 pascales. La usamos mucho más en Europa, sobre todo, en sistemas de agua y gas. Por ejemplo, en piscinas, un manómetro de presión de agua suele medir entre 1 y 3 bares.
¿No tienes a mano un manómetro? No pasa nada, puedes medir la presión del agua de forma casera, sólo tienes que hacer lo siguiente:
No obstante, esta técnica no es del todo precisa, así que siempre te recomendamos contar con un manómetro para medir mejor el resultado.
Cómo os hemos comentado, también tienen sus usos domésticos. Puedes usarlo para medir la presión de agua de tu grifo, pero también para tu piscina.
En una piscina, el manómetro te va a ayudar a vigilar bien la presión en los sistemas de filtración y las bombas. Con esto, sabrás cuando tendrás que limpiar o cambiar el filtro de la piscina, u otros componentes.
Por lo general, en una piscina, el manómetro será de Bourdon, y su lectura dependerá del tamaño de la piscina y del filtro, pero también de:
Como referencia general, una lectura normal del manómetro es de alrededor de 0,7 bares (70000 pascales o 10,1526 Psi). Eso sí, te recomendamos que lo vayas comprobando una por lo menos, una vez a la semana, ya que es algo que hay que solucionar de inmediato.
No hay una gran diferencia entre los industriales y los domésticos, lo único es que los manómetros industriales suelen ser algo más robustos y pueden medir presiones más altas que los domésticos, diseñados para sistemas de agua y gas. Además, los modelos industriales pueden tener alguna característica extra, como registrar y almacenar datos, o una mayor resistencia a entornos agresivos.
Al poder ajustar mejor la presión, vas a optimizar mucho más el funcionamiento de los sistemas de filtración de tu piscina, así como las bombas. Con esto, consigues una mejor calidad del agua.
Por supuesto, si sometes los equipos a una alta presión y no hacemos nada para solucionarlo, acabarán muy dañados. El manómetro actúa aquí como una herramienta preventiva, evitando estos daños que tendrías que reparar.
Gracias al manómetro, puedes identificar mejor cuando es necesario limpiar o reemplazar un componente, así que reducirás bastantes costes a largo plazo.
Realmente no tiene otro nombre, pero también puedes haber escuchado, en vez de manómetro, indicador de presión. También es cierto que, cuando la presión es inferior a la presión atmosférica se utiliza lo que se llama vacuómetro o medidor de vacío.
El barómetro mide la presión atmosférica en general, en un espacio abierto, mientras que el manómetro mide la presión en un sistema cerrado, generalmente, una tubería o un tanque.
Además, el barómetro mide la presión relativa a la presión atmosférica predominante, y, por otro lado, el manómetro mide las diferencias de presión.
El uso principal de un manómetro es vigilar la presión en sistemas de agua, gas, aire comprimido, y otros fluidos. Se utiliza en una gran variedad de sectores: construcción, industria química, gestión de piscinas, incluso en el sector farmacéutico.
H2: Cómo elegir el mejor manómetro para tu piscina
Si quieres garantizar el correcto funcionamiento del sistema de filtración de tu piscina, optimizar su mantenimiento y su vida útil, es esencial que elijas bien el manómetro. Por lo tanto, es importante que tengas en cuenta tanto factores técnicos cómo prácticos. Vamos a verlos uno a uno.
Generalmente, tienes que escoger un manómetro que tenga un rango que sea dos veces la presión de servicio óptima para asegurar que tienes un buen rendimiento. Uno estándar trabaja hasta los 1600 bares, mientras que un manómetro especial, puede llegar a los 6000.

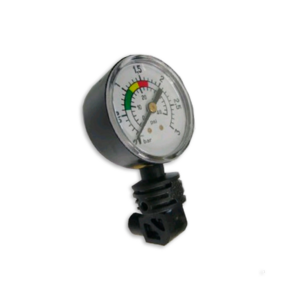

Si la presión de trabajo normal de tu piscina está alrededor de 1-2 bares, elige un manómetro que tenga una escala clara en este rango para facilitar la lectura, como por ejemplo el manómetro de filtro libre Espa.
También tienes que fijarte en que el manómetro sea compatible con el sistema de filtración de tu piscina:
Nuestra recomendación son los manómetros con carcasas de acero inoxidable, policarbonato, o latón.
Luego está el tipo de manómetro a elegir, y nosotros te recomendamos el analógico. No solo es una opción económica, es muy resistente, fácil de usar, y sigue siendo preciso.
El manómetro debe tener una escala clara y legible. Por tanto, debe contar con un dial grande que permita identificar bien los valores, que indique bien la unidad de medida (mejor si es la medida de bar), y que tenga diferentes colores para identificar rápidamente si tiene un nivel normal de presión, de precaución, o peligroso.
Por poner un ejemplo práctico, pon que tienes una piscina prefabricada con un sistema de filtración estándar que utiliza cloro. Tu sistema opera a una presión promedio de 1,5 bares. Aquí, lo ideal sería:
Con todo esto, ya puedes elegir el manómetro de tu piscina que mejor se adapte y utilizarlo correctamente. ¡Hasta la próxima!
